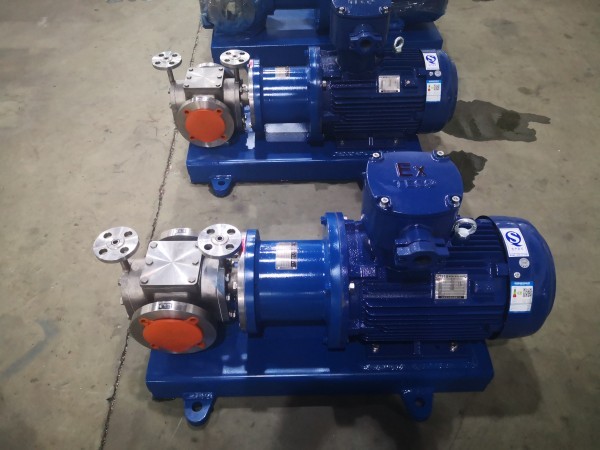

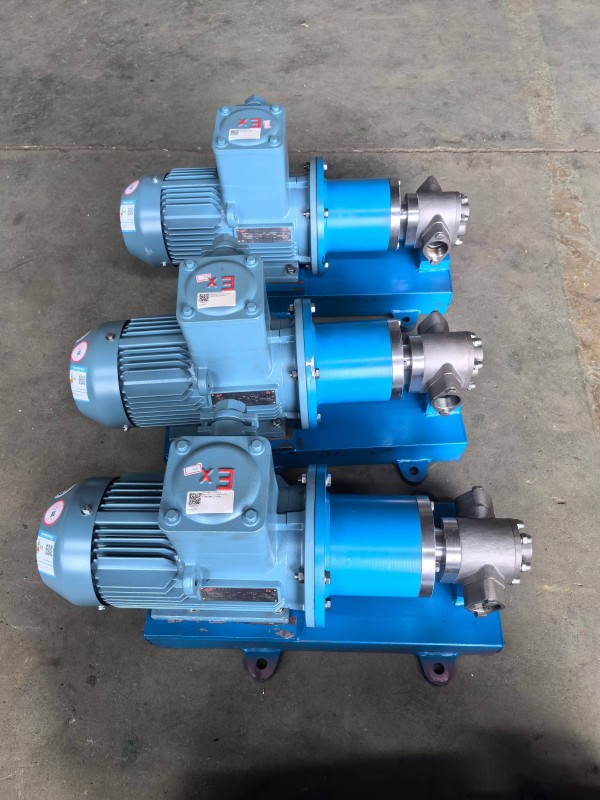

Магнитный шестеренный насос CKCB подходит для транспортировки агрессивных сред или других жидкостей со свойствами, аналогичными смазочному маслу, которые не содержат твердых частиц и волокон, имеют температуру не выше 100°C и вязкость не более 1500 сст. Материал — нержавеющая сталь 304 или 316L.
Конструктивные особенности:
1.В шестерне применена новая технология международного уровня — синусоидальный профиль зубьев с двойной дугой.
2. Уплотнение насоса оснащено магнитным приводом, полностью герметично и без утечек.
3. Жидкость транспортируется плавно, без пульсации, небольшой вибрации и низкого шума.
4. Все вращающиеся части насоса смазываются перекачиваемой средой.
5. Пользователь должен установить байпасную обратную линию на выходе насоса и установить предохранительный клапан. Когда насос или система трубопроводов находится под избыточным давлением, предохранительный клапан автоматически открывается, образуя обратный поток для обеспечения безопасности системы.

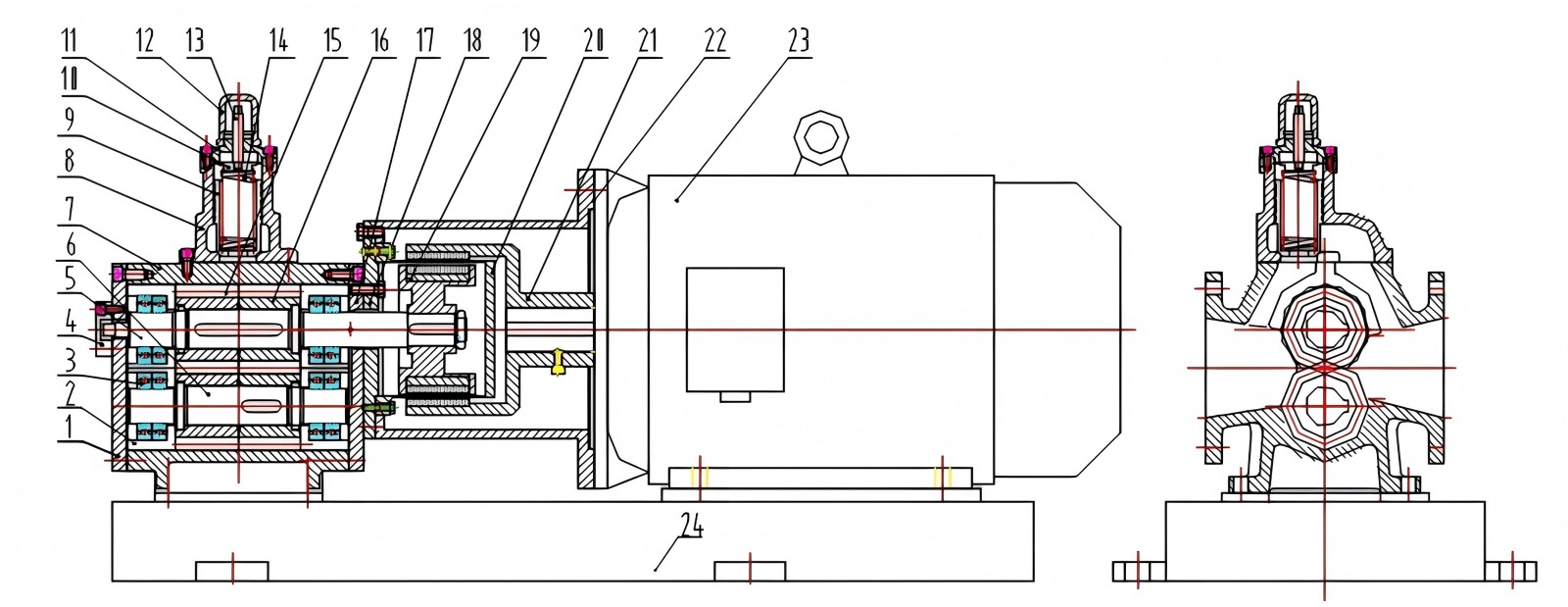

1: Передняя крышка、 2: Втулка подшипника、 3: Подшипник、 4: Торцевая крышка вала、 5: Приводной вал、 6: Пассивный вал、 7: Корпус насоса、 8: Корпус клапана、 9: Сердечник клапана、 10: Седло пружины、 11: Крышка клапана、 13: Регулировочный винт、 14: Пружина、 15: Шестерня、 16: Шестерня、 17: Задняя крышка、 18: Соединительная пластина、 19: Внутренний магнитный ротор、 20: Изолирующая втулка、 21: Внешняя магнитная муфта、 22 Соединительная рама、 23: Двигатель、 24: Разъем опорной плиты
| модель | ПотокQ | Давление | Высота всасывания | Калибрφ | Эффективность | Скорость | Мотор | ||
| м3/ч | л/мин | МПа | м | мм | % | об/мин | Мощность, кВт | модель | |
| CYCB0,6-0,6 | 0,6 | 10 | 0,6 | 3 | 25 | 32 | 910 | 0,75 | Y90S-6 |
| CYCB1.0-0,6 | 1.0 | 16,7 | 0,6 | 3 | 25 | 32 | 1390 | 0,75 | Y80L2-4 |
| CYCB1.6-0,6 | 1,6 | 26,7 | 0,6 | 3 | 32 | 42 | 910 | 0,75 | Y90S-6 |
| CYCB2.5-0.6 | 2.5 | 42 | 0,6 | 3 | 32 | 42 | 1400 | 1.1 | Y90S-4 |
| CYCB3.3-0.6 | 3.3 | 55 | 0,6 | 3 | 40 | 60 | 940 | 1.5 | Y100L-6 |
| CYCB4-0.6 | 4 | 66 | 0,6 | 3 | 50 | 60 | 940 | 1.5 | Y100L-6 |
| CYCB5-0.6 | 5 | 83.3 | 0,6 | 3 | 40 | 60 | 1420 | 2.2 | Y100L1-4 |
| CYCB6-0.6 | 6 | 100 | 0,6 | 3 | 50 | 60 | 1420 | 2.2 | Y100L1-4 |
| CYCB8-0.6 | 8 | 133 | 0,6 | 3 | 65 | 60 | 960 | 3 | Y132S-6 |
| CYCB10-0.6 | 10 | 167 | 0,6 | 3 | 65 | 60 | 960 | 4 | Y132M-6 |
| CYCB12-0.6 | 12 | 200 | 0,6 | 5 | 65 | 61 | 1440 | 5.5 | Y132S-4 |
| CYCB15-0.6 | 15 | 250 | 0,6 | 5 | 65 | 61 | 1440 | 5.5 | Y132S-4 |
| CYCB20-0.6 | 20 | 333 | 0,6 | 5 | 80 | 68 | 970 | 7.5 | Y160M-6 |
| CYCB25-0.6 | 25 | 420 | 0,6 | 5 | 80 | 69 | 970 | 11 | Y160L-6 |
| CYCB30-0.6 | 30 | 500 | 0,6 | 5 | 100 | 70 | 970 | 11 | Y160L-6 |
| CYCB40-0.6 | 40 | 660 | 0,6 | 5 | 125 | 72 | 970 | 15 | Y180L-6 |
| CYCB50-0.6 | 50 | 833 | 0,6 | 5 | 125 | 70 | 970 | 22 | Y200L2-6 |
