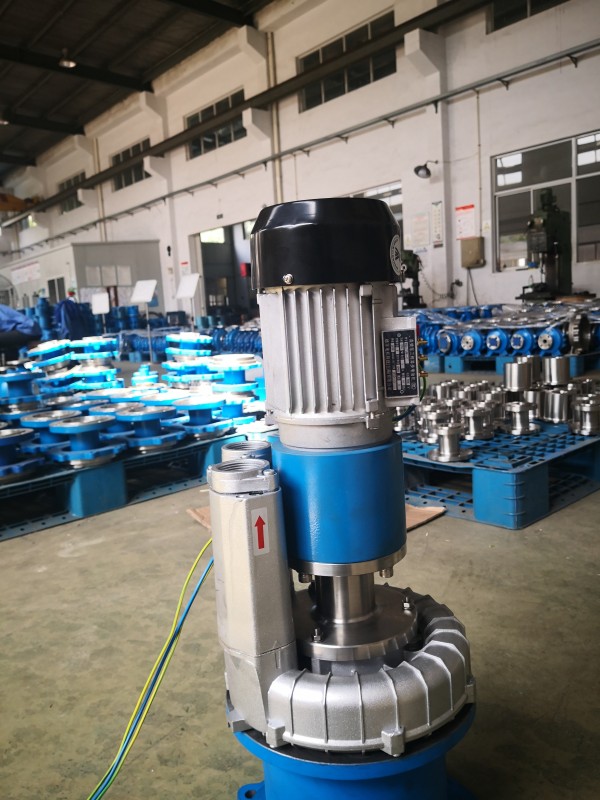

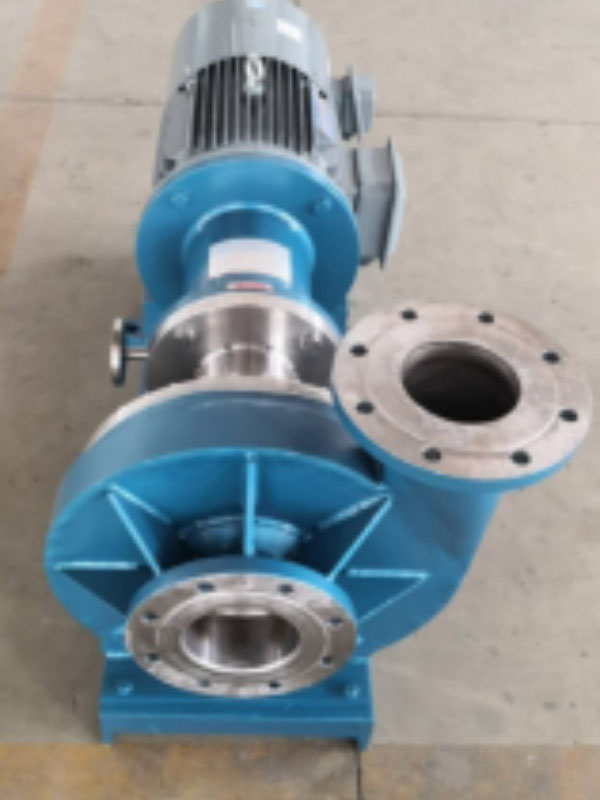

Вентиляторы с вихревой магнитной трансмиссией серии CWF используются для герметичной транспортировки высокотемпературных, агрессивных и токсичных газов в системе. Их можно использовать в качестве входного газа, выходного газа и смешивания газов в контейнере. В газе нет вязких веществ, а содержание твердых частиц не превышает 150 мг/м3. Температура газа: не более 300 ℃, давление в системе обычно не более 4,0 МПа.
Рабочее колесо состоит из нескольких наклоненных назад лопаток, изогнутого переднего диска и плоского заднего диска. Оно отлито из нержавеющей стали или алюминиевого сплава и откорректировано динамическим и статическим балансом. Оно имеет хорошие воздушные характеристики, высокую эффективность и производительность. плавная работа. Это идеальное новое вентиляторное оборудование без утечек, которое может выдерживать условия эксплуатации от отрицательного до положительного высокого давления.
Вентиляторы серии CWF состоят из лопастей вентилятора, внутреннего магнитного ротора, внешней магнитной муфты, изолирующей втулки, корпуса подшипника, трансмиссионного вала, соединительного кронштейна, двигателя и других деталей.
конвейером.
1: Гайка лопасти вентилятора、 2: Лопасть вентилятора、 3: Приводной вал、 4: Прокладка、 5: Подшипник、 6: Корпус подшипника、 7: Подшипниковая подушка、 8: Упорный подшипник、 9: Внешняя магнитная муфта、 10: Охлаждающая трубка、 11: Изолирующая втулка、 12: Внутренний магнит、 13: Внешняя магнитная муфта、 14: Задняя гайка、 15: Кронштейн、 16: Двигатель、 17: Прокладка
1: Корпус вентилятора、 2: Лопасть вентилятора、 3: Прокладка、 4: Подшипник、 5: Приводной вал、 6: Изолирующая втулка、 7: Охлаждающая трубка、 8: Внутренний магнитный ротор、 9: Крышка подшипника、 10: Кронштейн、 11: Двигатель、 12: Гайка вентилятора、 13: Подшипник качения、 14: Изолирующая втулка、 15: Гайка подшипника、 16: Задняя гайка、 18: Пластина коробки、 17: Нижняя пластина
| Модель | Поток | Олл-ин | Импортный калибр | Экспортный калибр | Скорость | Оборудован мотором | |
| м3/ч | Па | мм | мм | об/мин | Модель | Власть | |
| CF200Z | 600 | 80 | / | / | 2720 | YE3-63M1-2 | 0.18 |
| 940 | 60 | ||||||
| CF250Z | 1200 | 168 | / | / | 2720 | YE3-63M2-2 | 0.25 |
| 1700 | 126 | ||||||
| CF300Z | 2000 | 208 | / | / | 2740 | YE3-71M1-2 | 0.37 |
| 3500 | 144 | ||||||
| CF350Z | 3700 | 270 | / | / | 2740 | YE3-71M2-2 | 0.55 |
| 5000 | 195 | ||||||
| CF300 | 300 | 970 | 125 | 100 | 2825 | YBX3-802-2 | 1.1 |
| 450 | 900 | ||||||
| 550 | 650 | ||||||
| CF350 | 400 | 1200 | 125 | 100 | 2840 | YBX3-90S-2 | 1.5 |
| 650 | 1100 | ||||||
| 800 | 850 | ||||||
| CF400 | 600 | 1600 | 150 | 125 | 2840 | YBX3-90L-2 | 2.2 |
| 1000 | 1500 | ||||||
| 1200 | 1100 | 2880 | YBX3-100L-2 | 3 | |||
| CF450 | 800 | 3550 | 150 | 125 | 2880 | YBX3-100L-2 | 3 |
| 1200 | 3600 | ||||||
| 1600 | 3250 | 2890 | YBX3-112M-2 | 4 | |||
| CF500 | 1150 | 4600 | 200 | 150 | 2900 | YBX3-132S1-2 | 5.5 |
| 2000 | 4400 | ||||||
| 2500 | 4100 | 2900 | YBX3-132S2-2 | 7.5 | |||
| CF550 | 1600 | 5650 | 200 | 150 | 2900 | YBX3-132S2-2 | 7.5 |
| 2800 | 5500 | 2930 | YBX3-160M1-2 | 11 | |||
| 3450 | 5000 | 2930 | YBX3-160M2-2 | 15 | |||
| CF600 | 2200 | 7100 | 250 | 200 | 2930 | YBX3-160M2-2 | 15 |
| 3600 | 7100 | ||||||
| 4900 | 6400 | 2930 | YBX3-160L-2 | 18.5 | |||
| CF700 | 3200 | 9140 | 300 | 250 | 2940 | YBX3-180M-2 | 22 |
| 5100 | 9000 | ||||||
| 6800 | 8100 | 2950 | YBX3-200L1-2 | 30 | |||
| CF-800 | 4600 | 11700 | 300 | 250 | 2950 | YBX3-200L2-2 | 37 |
| 7300 | 11500 | 2950 | YBX3-225M-2 | 45 | |||
| 9950 | 10400 | 2970 | YBX3-250M-2 | 55 | |||
Примечание:
1: При значительном изменении удельного веса транспортируемого газа мощность двигателя будет соответствующим образом отрегулирована;
2: Когда давление в системе увеличивается, расчетная толщина изолирующей втулки будет толще, чем исходная конструкция, соответственно увеличится потребление магнитной энергии, и мощность оборудованного двигателя также будет соответствующим образом отрегулирована;
3: Когда давление в системе увеличивается, плотность газа увеличивается, мощность вала вентилятора также увеличивается, и мощность оборудованного двигателя будет соответствующим образом регулироваться;
4: Когда температура и давление транспортируемого газа находятся при нормальной температуре и давлении, рекомендуется, чтобы изолирующая втулка была изготовлена из неметаллической изолирующей втулки. В это время изолирующая втулка не потребляет магнитную энергию. Эффективность вентилятора будет значительно повышена, эффект энергосбережения очевиден, а мощность двигателя будет снижена.
5: В этой таблице параметров производительности указаны только общие характеристики вентиляторов. Если параметры, необходимые пользователю, не указаны в этой таблице, наша компания может разработать и изготовить их отдельно.
Примечание. Охлаждающую воду необходимо подключить до включения вентилятора с магнитным приводом (металлическая изолирующая втулка) для охлаждения вихревых токов, выделяемых металлической изолирующей втулкой. В противном случае, даже если он работает без охлаждения в течение определенного периода времени, температура изоляционная втулка будет быстро подниматься, вызывая внутренние и внешние магнитные факторы. Потеря магнетизма, вызванная высокой температурой.
