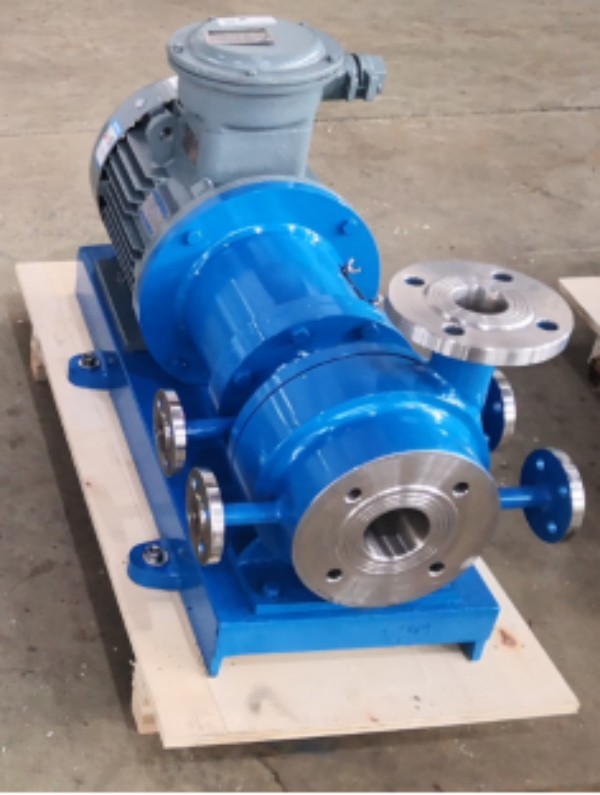

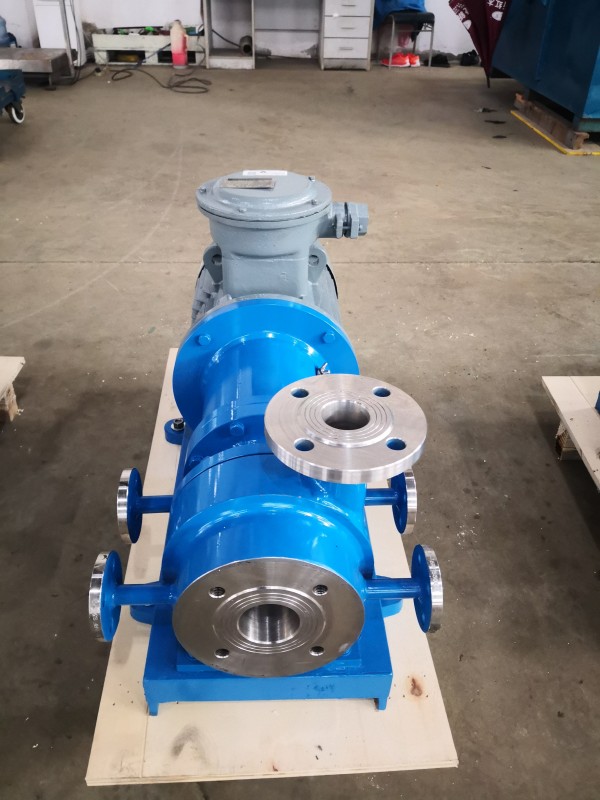

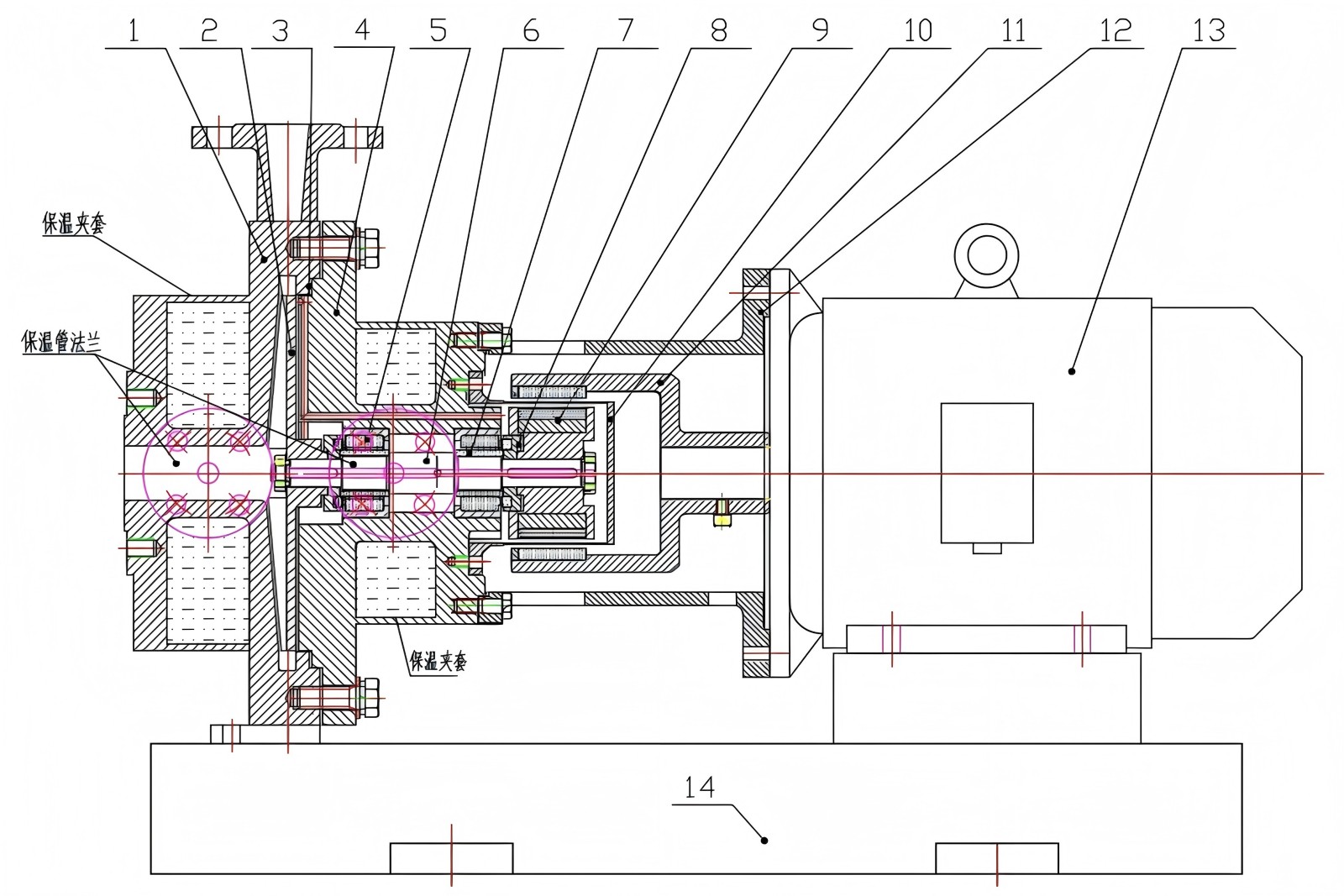

Насос частичного потока IMC-HGL из нержавеющей стали с металлической магнитной трансмиссией имеет конструкцию с прямым соединением с изоляцией и используется в рабочих условиях с небольшим расходом, высоким напором и высокими температурными требованиями. Рабочее колесо насоса частичного потока не имеет передней и задней крышек и представляет собой открытую конструкцию. Лопасти представляют собой радиальные прямые лопасти. Поскольку лопасти не имеют передней и задней крышек, давление в передней и задней части рабочего колеса практически невелико. сбалансирован, а осевая неуравновешенная сила на рабочем колесе чрезвычайно мала. Поэтому нагрузка на подшипники насоса относительно невелика, что значительно увеличивает срок службы насоса. Точка опоры подшипника скольжения насоса с частичной подачей из нержавеющей стали IMC-HGL с металлической магнитной трансмиссией находится на среднем корпусе, а несущий момент и крутящий момент находятся на среднем корпусе. Таким образом, насос имеет лучший баланс и длительный срок службы. Корпус насоса и средний корпус оснащены теплоизоляционными рубашками, которые можно использовать для нагрева, изоляции и охлаждения транспортируемой жидкости и насоса с помощью таких сред, как масло-теплоноситель, пар и горячая вода.
| Модель | поток | Поднимать | Скорость | НПШ | Модель двигателя Мощность кВт | ||
| Q | H | n | NPSHa | Транспортировка средней плотности | |||
| m3/h | m | r/min | m | 1 | 1.3 | 1,85 | |
| IMC25-20-125HGL | 0.2~2.5 | 22 | 2900 | 2.5 | 1.1 | 1.5 | 2.2 |
| IMC25-20-160HGL | 0.2~2.5 | 40 | 2900 | 2.5 | 2.2 | 3 | 4 |
| IMC25-20-180HGL | 0.2~2.5 | 50 | 2900 | 2.5 | 4 | 5.5 | 7.5 |
| IMC25-20-200HGL | 0.2~2.5 | 60 | 2900 | 2.5 | 4 | 5.5 | 7.5 |
| IMC25-20-220HGL | 0.2~2.5 | 80 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC25-20-250HGL | 0.2~2.5 | 100 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC25-20-280HGL | 0.2~2.5 | 120 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC25-20-315HGL | 0.2~2.5 | 150 | 2900 | 2.5 | 11 | 15 | 18.5 |
| IMC32-25-125HGL | 0.5~4 | 22 | 2900 | 3.0 | 1.5 | 2.2 | 3 |
| IMC32-25-160HGL | 0.5~4 | 40 | 2900 | 3.0 | 2.2 | 3 | 4 |
| IMC32-25-180HGL | 0.5~4 | 50 | 2900 | 3.0 | 3 | 4 | 5.5 |
| IMC32-25-200HGL | 0.5~4 | 60 | 2900 | 3.0 | 4 | 5.5 | 7.5 |
| IMC32-25-220HGL | 0.5~4 | 80 | 2900 | 3.0 | 5.5 | 7.5 | 11 |
| IMC32-25-250HGL | 0.5~4 | 100 | 2900 | 3.0 | 7.5 | 11 | 15 |
| IMC32-25-280HGL | 0.5~4 | 120 | 2900 | 3.0 | 7.5 | 11 | 15 |
| IMC32-25--315HGL | 0.5~4 | 150 | 2900 | 3.0 | 11 | 15 | 18.5 |
| IMC40-32-125HGL | 1~6.5 | 22 | 2900 | 3.0 | 2.2 | 3 | 4 |
| IMC40-32-160HGL | 1~6.5 | 40 | 2900 | 3.0 | 3 | 4 | 5.5 |
| IMC40-32-180HGL | 1~6.5 | 50 | 2900 | 3.0 | 4 | 5.5 | 7.5 |
| IMC40-32-200HGL | 1~6.5 | 60 | 2900 | 3.0 | 5.5 | 7.5 | 11 |
| IMC40-32-220HGL | 1~6.5 | 80 | 2900 | 3.0 | 7.5 | 11 | 15 |
| IMC40-32-250HGL | 1~6.5 | 100 | 2900 | 3.0 | 11 | 15 | 18.5 |
| IMC40-32-280HGL | 1~6.5 | 120 | 2900 | 3.0 | 11 | 15 | 18.5 |
| IMC40-32-315HGL | 1~6.5 | 150 | 2900 | 3.0 | 15 | 18.5 | 22 |
| IMC50-32-125HGL | 2~12.5 | 22 | 2900 | 4.0 | 4 | 5.5 | 7.5 |
| IMC50-32-160HGL | 2~12.5 | 40 | 2900 | 4.0 | 5.5 | 7.5 | 11 |
| IMC50-32-180HGL | 2~12.5 | 50 | 2900 | 4.0 | 7.5 | 11 | 15 |
| IMC50-32-200HGL | 2~12.5 | 60 | 2900 | 4.0 | 11 | 15 | 18.5 |
| IMC50-32-220HGL | 2~12.5 | 80 | 2900 | 4.0 | 15 | 18.5 | 22 |
| IMC50-32-250HGL | 2~12.5 | 100 | 2900 | 4.0 | 18.5 | 22 | 37 |
| IMC50-32-280HGL | 2~12.5 | 120 | 2900 | 4.0 | 18.5 | 22 | 37 |
| IMC50-32-315HGL | 2~12.5 | 150 | 2900 | 4.0 | 30 | 37 | 45 |
