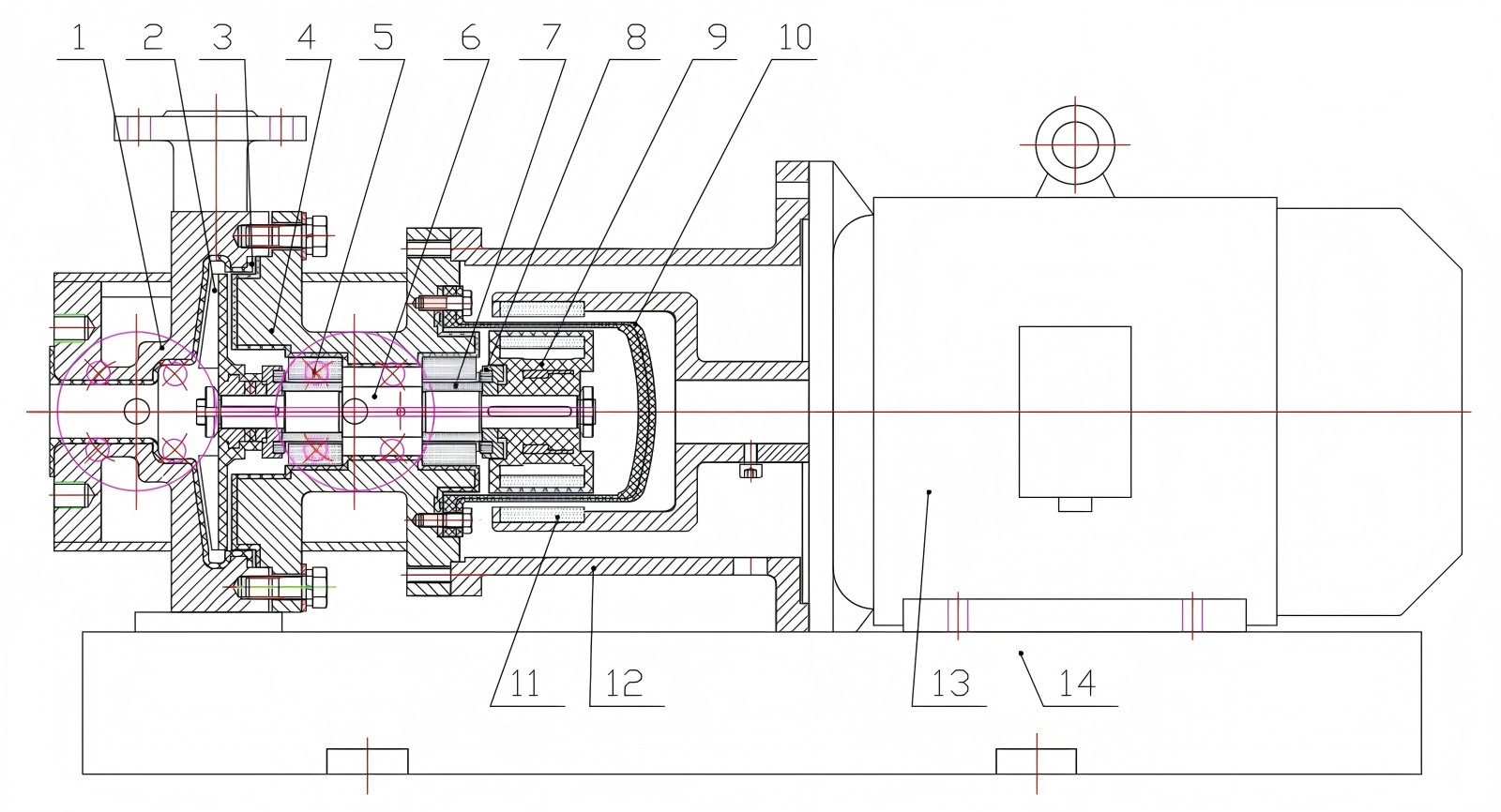

Насос с частичной подачей из фторопласта IMC-PHGL с магнитной трансмиссией имеет изоляционную конструкцию с прямым соединением, которая в основном используется для небольшого расхода и большого подъема. Рабочее колесо не имеет передней и задней крышки и представляет собой открытую конструкцию. Лопасти представляют собой радиальные прямые лопасти. Поскольку лопасти не имеют передней и задней крышек, рабочее колесо Давление в передней и задней части почти сбалансировано, а осевая неуравновешенная сила на рабочем колесе чрезвычайно мала. Поэтому нагрузка на подшипники насоса относительно невелика, что значительно. увеличивает срок службы насоса. В этой серии насосов используется конструкция магнитной передачи, позволяющая транспортировать среду без утечек. Корпус насоса и средний корпус оснащены теплоизоляционными рубашками, которые можно использовать для нагрева, изоляции и охлаждения транспортируемой жидкости и насоса с помощью таких сред, как масло-теплоноситель, пар и горячая вода. Магнитный насос с прямым соединением имеет компактную конструкцию, красивый внешний вид, небольшой размер, низкий уровень шума, стабильную работу, простоту использования и обслуживания.
Этот продукт широко используется в нефтехимической промышленности, производстве кислот и щелочей, очистке цветных металлов, процессе травления при производстве автомобилей, выделении редкоземельных элементов, пестицидах, красителях, медицине, производстве бумаги, гальванике, радио и других отраслях.
| Модель | Поток | Поднимать | Скорость | НПШ | Модель двигателя Мощность кВт | ||
| Q | H | n | NPSHa | Транспортировка средней плотности | |||
| м3/ч | м | об/мин | м | 1 | 1.3 | 1,85 | |
| IMC25-20-125PHGL | 0.2~2.5 | 22 | 2900 | 2.5 | 1.1 | 1.5 | 2.2 |
| IMC25-20-160PHGL | 0.2~2.5 | 40 | 2900 | 2.5 | 2.2 | 3 | 4 |
| IMC25-20-180PHGL | 0.2~2.5 | 50 | 2900 | 2.5 | 4 | 5.5 | 7.5 |
| IMC25-20-200PHGL | 0.2~2.5 | 60 | 2900 | 2.5 | 4 | 5.5 | 7.5 |
| IMC25-20-220PHGL | 0.2~2.5 | 80 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC25-20-250PHGL | 0.2~2.5 | 100 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC25-20-280PHGL | 0.2~2.5 | 120 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC32-25-125PHGL | 0.5~4 | 22 | 2900 | 3.0 | 1.5 | 2.2 | 3 |
| IMC32-25-160PHGL | 0.5~4 | 40 | 2900 | 3.0 | 2.2 | 3 | 4 |
| IMC32-25-180PHGL | 0.5~4 | 50 | 2900 | 3.0 | 3 | 4 | 5.5 |
| IMC32-25-200PHGL | 0.5~4 | 60 | 2900 | 3.0 | 4 | 5.5 | 7.5 |
| IMC32-25-220PHGL | 0.5~4 | 80 | 2900 | 3.0 | 5.5 | 7.5 | 11 |
| IMC32-25-250PHGL | 0.5~4 | 100 | 2900 | 3.0 | 7.5 | 11 | 15 |
| IMC32-25-280PHGL | 0.5~4 | 120 | 2900 | 3.0 | 7.5 | 11 | 15 |
| IMC40-32-125PHGL | 1~6.5 | 22 | 2900 | 3.0 | 2.2 | 3 | 4 |
| IMC40-32-160PHGL | 1~6.5 | 40 | 2900 | 3.0 | 3 | 4 | 5.5 |
| IMC40-32-180PHGL | 1~6.5 | 50 | 2900 | 3.0 | 4 | 5.5 | 7.5 |
| IMC40-32-200PHGL | 1~6.5 | 60 | 2900 | 3.0 | 5.5 | 7.5 | 11 |
| IMC40-32-220PHGL | 1~6.5 | 80 | 2900 | 3.0 | 7.5 | 11 | 15 |
| IMC40-32-250PHGL | 1~6.5 | 100 | 2900 | 3.0 | 11 | 15 | 18.5 |
| IMC40-32-280PHGL | 1~6.5 | 120 | 2900 | 3.0 | 11 | 15 | 18.5 |
| IMC50-32-125PHGL | 2~12.5 | 22 | 2900 | 4.0 | 4 | 5.5 | 7.5 |
| IMC50-32-160PHGL | 2~12.5 | 40 | 2900 | 4.0 | 5.5 | 7.5 | 11 |
| IMC50-32-180PHGL | 2~12.5 | 50 | 2900 | 4.0 | 7.5 | 11 | 15 |
| IMC50-32-200PHGL | 2~12.5 | 60 | 2900 | 4.0 | 11 | 15 | 18.5 |
Диапазон производительности: Расход: 0~240м3/ч Лифт: 0~125м Мощность: 0,75 ~ 132 кВт
Диапазон производительности: Расход: 0 ~ 12,5 м3/ч Подъемник: 0 ~ 150 м Мощность : 0,55 ~ 15 кВт
Диапазон производительности: Расход: 0~ 100 м3/ч Лифт: 0~ 50 м Мощность: 0,75~ 15 кВт
Диапазон производительности: Расход: 1,8~100м3/ч Лифт: 0~50м Мощность: 0,75 ~ 15 кВт
Диапазон производительности: Магнитный момент: 30~3000Нм. Номинальный объем: 40~16000л Расчетное давление: -0,1~20МПа Рабочая скорость 0~750об/мин.
Диапазон производительности: Расход: 0 ~ 12,5 м3/ч Подъемник: 0 ~ 200 м Мощность : 0,55 ~ 75 кВт
Диапазон производительности: Расход: 0~100м3/ч Лифт: 0~50м Мощность: 0,75 ~ 15 кВт
Диапазон производительности: Расход: 4~100м3/ч Лифт: 0~80м Мощность: 1,1 ~ 55 кВт
Диапазон производительности: Расход: 0~100м3/ч Лифт: 0~50м Мощность: 0,75 ~ 22 кВт
Диапазон производительности: Расход: 0 ~ 12,5 м3/ч Подъемник: 0 ~ 200 м Мощность : 0,55 ~ 15 кВт
Диапазон производительности: Расход: 0~800м3/ч Лифт: 0~125м Мощность: 0,75 ~ 132 кВт Максимальное выдерживаемое давление: 50 МПа
Диапазон производительности: Расход: 0 ~ 12,5 м3/ч Подъемник: 0 ~ 150 м Мощность : 0,55 ~ 15 кВт
Диапазон производительности: Расход: 0~ 12,5 м3/ч Лифт: 0~ 150 м Мощность: 0,75~ 15 кВт
Диапазон производительности: Расход: 0~800м3/ч Лифт: 0~125м Мощность: 0,75 ~ 132 кВт
Диапазон производительности: Расход: 4~100м3/ч Лифт: 0~80м Мощность: 1,1 ~ 55 кВт
Диапазон производительности: Расход: 0~24м3/ч Лифт: 0~25,5 м Мощность : 0,55 ~ 5,5 кВт
