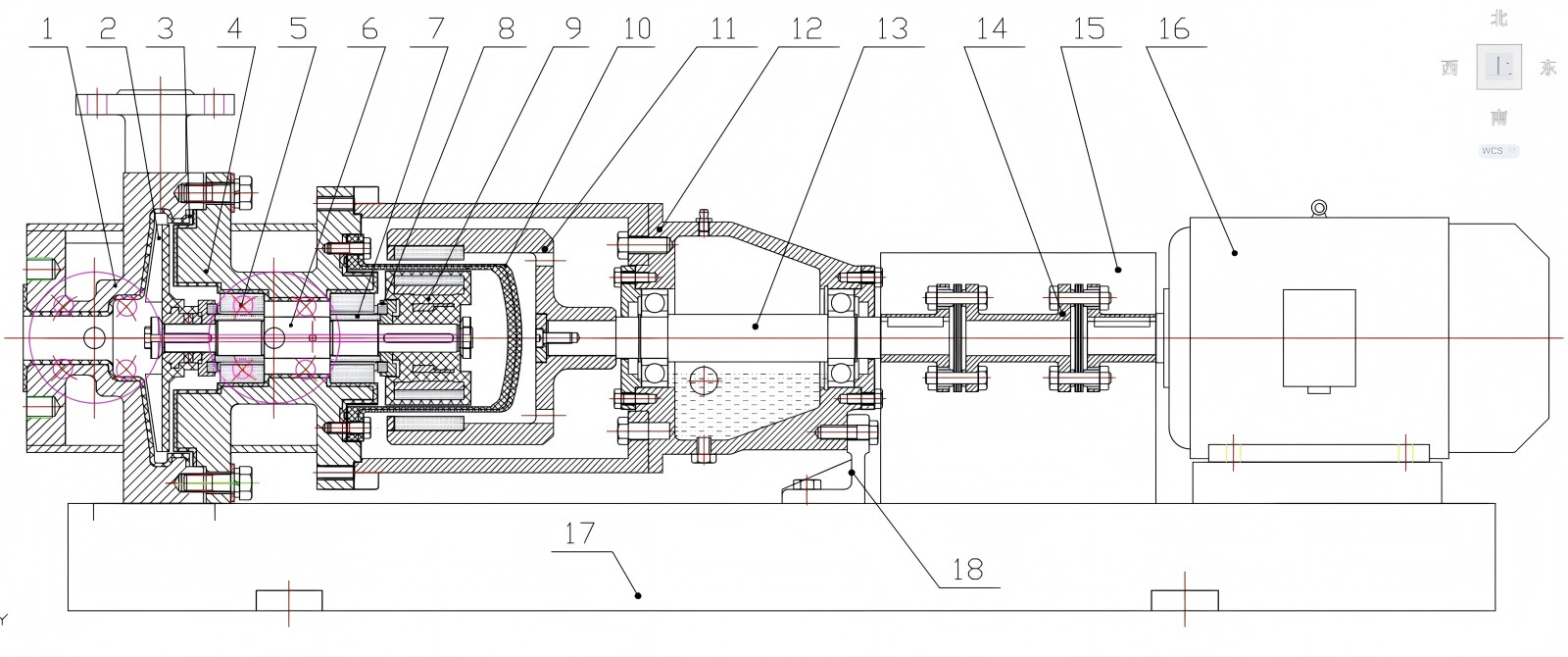

В насосе частичного потока с магнитной трансмиссией из фторопласта IMC-PYGL используется смазка в масляной ванне и изоляционная конструкция. Корпус насоса изготовлен методом центробежного формования из импортного материала ETFE. Канал потока гладкий, обладает хорошей коррозионной стойкостью, прочно соединен со стальным корпусом, его нелегко обрабатывать. отшелушивается и противостоит проникновению среды. Используется вал насоса из карбида кремния высокой чистоты, что устраняет необходимость в комбинации втулок вала. Значение радиального биения лучше контролируется, отличается высокой точностью и хорошей износостойкостью, а вал насоса имеет более длительный срок службы. В основном используется для малого потока и высокого подъема. Рабочее колесо не имеет передней и задней крышек и представляет собой открытую конструкцию. Лопасти представляют собой радиальные прямые лопасти. Поскольку лопасти не имеют передней и задней крышек, давление спереди и сзади. задняя часть рабочего колеса почти сбалансирована, а осевая неуравновешенная сила на рабочем колесе чрезвычайно мала. Поэтому нагрузка на подшипники насоса относительно невелика, что значительно увеличивает срок службы насоса. Корпус насоса и средний корпус оснащены теплоизоляционными рубашками, которые можно использовать для нагрева, изоляции и охлаждения транспортируемой жидкости и насоса с помощью таких сред, как масло-теплоноситель, пар и горячая вода.
| Модель | Поток | Поднимать | Скорость | НПШ | Модель двигателя Мощность кВт | ||
| Q | H | n | NPSHa | Транспортировка средней плотности | |||
| m3/h | m | r/min | m | 1 | 1.3 | 1,85 | |
| IMC25-20-125PYGL | 0.2~2.5 | 22 | 2900 | 2.5 | 1.1 | 1.5 | 2.2 |
| IMC25-20-160PYGL | 0.2~2.5 | 40 | 2900 | 2.5 | 2.2 | 3 | 4 |
| IMC25-20-180PYGL | 0.2~2.5 | 50 | 2900 | 2.5 | 4 | 5.5 | 7.5 |
| IMC25-20-200PYGL | 0.2~2.5 | 60 | 2900 | 2.5 | 4 | 5.5 | 7.5 |
| IMC25-20-220PYGL | 0.2~2.5 | 80 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC25-20-250PYGL | 0.2~2.5 | 100 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC25-20-280PYGL | 0.2~2.5 | 120 | 2900 | 2.5 | 7.5 | 11 | 15 |
| IMC25-20-315PYGL | 0.2~2.5 | 150 | 2900 | 2.5 | 11 | 15 | 18.5 |
| IMC25-20-360PYGL | 0.2~2.5 | 200 | 2900 | 2.5 | 11 | 15 | 18.5 |
| IMC32-25-125PYGL | 0.5~4 | 22 | 2900 | 3.0 | 1.5 | 2.2 | 3 |
| IMC32-25-160PYGL | 0.5~4 | 40 | 2900 | 3.0 | 2.2 | 3 | 4 |
| IMC32-25-180PYGL | 0.5~4 | 50 | 2900 | 3.0 | 3 | 4 | 5.5 |
| IMC32-25-200PYGL | 0.5~4 | 60 | 2900 | 3.0 | 4 | 5.5 | 7.5 |
| IMC32-25-220PYGL | 0.5~4 | 80 | 2900 | 3.0 | 5.5 | 7.5 | 11 |
| IMC32-25-250PYGL | 0.5~4 | 100 | 2900 | 3.0 | 7.5 | 11 | 15 |
| IMC32-25-280PYGL | 0.5~4 | 120 | 2900 | 3.0 | 7.5 | 11 | 15 |
| IMC32-25--315PYGL | 0.5~4 | 150 | 2900 | 3.0 | 11 | 15 | 18.5 |
| IMC32-25--360PYGL | 0.5~4 | 200 | 2900 | 3.0 | 15 | 18.5 | 22 |
| IMC40-32-125PYGL | 1~6.5 | 22 | 2900 | 3.0 | 2.2 | 3 | 4 |
| IMC40-32-160PYGL | 1~6.5 | 40 | 2900 | 3.0 | 3 | 4 | 5.5 |
| IMC40-32-180PYGL | 1~6.5 | 50 | 2900 | 3.0 | 4 | 5.5 | 7.5 |
| IMC40-32-200PYGL | 1~6.5 | 60 | 2900 | 3.0 | 5.5 | 7.5 | 11 |
| IMC40-32-220PYGL | 1~6.5 | 80 | 2900 | 3.0 | 7.5 | 11 | 15 |
| IMC40-32-250PYGL | 1~6.5 | 100 | 2900 | 3.0 | 11 | 15 | 18.5 |
| IMC40-32-280PYGL | 1~6.5 | 120 | 2900 | 3.0 | 11 | 15 | 18.5 |
| IMC40-32-315PYGL | 1~6.5 | 150 | 2900 | 3.0 | 15 | 18.5 | 22 |
| IMC40-32-360PYGL | 1~6.5 | 200 | 2900 | 3.0 | 18.5 | 22 | 30 |
| IMC50-32-125PYGL | 2~12.5 | 22 | 2900 | 4.0 | 4 | 5.5 | 7.5 |
| IMC50-32-160PYGL | 2~12.5 | 40 | 2900 | 4.0 | 5.5 | 7.5 | 11 |
| IMC50-32-180PYGL | 2~12.5 | 50 | 2900 | 4.0 | 7.5 | 11 | 15 |
| IMC50-32-200PYGL | 2~12.5 | 60 | 2900 | 4.0 | 11 | 15 | 18.5 |
| IMC50-32-220PYGL | 2~12.5 | 80 | 2900 | 4.0 | 15 | 18.5 | 22 |
| IMC50-32-250PYGL | 2~12.5 | 100 | 2900 | 4.0 | 18.5 | 22 | 37 |
| IMC50-32-280PYGL | 2~12.5 | 120 | 2900 | 4.0 | 18.5 | 22 | 37 |
| IMC50-32-315PYGL | 2~12.5 | 150 | 2900 | 4.0 | 30 | 37 | 45 |
| IMC50-32-360PYGL | 2~12.5 | 200 | 2900 | 4.0 | 37 | 45 | 55 |
